特長
●TCP312A型、TCP305A型、あるいはTCP303型プローブを、TCPA300型増幅器と組合わせて使用すると、ミリ・アンペアの小電流から大電流まで、広範囲に電流測定が行えます。この3種類のプローブでは、30 A、50 A、および150 AのDC電流の連続測定が可能です。TCPA400型増幅器とTCP404XL型電流プローブを組合わせることにより、さらに高レベルの電流の測定にも対応し、500 A連続DCと750 A連続DCの電流測定が可能になります。ただし、デューティ・サイクルにより、測定できる電流値は低下します。
●高周波電流の測定には、TCP312A型とTCPA300型の組合わせが適しています。この組合わせでは、100MHz以上の周波数帯域に対応し、最大30 A DCの電流測定を行うことができます。
AC/DC電流測定システム

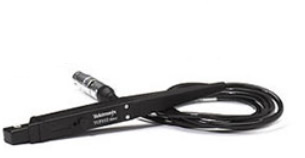

・TCP312A型プローブ
AC/DC電流、DC〜100MHz、30 A DC(TCPA300型増幅器が必要)
・TCP305A型プローブ
AC/DC電流、DC〜50 MHz、50 A DC(TCPA300型増幅器が必要)
・TCP303型プローブ
AC/DC電流、DC〜15 MHz、150 A DC(TCPA300型増幅器が必要)
・TCP404XL型プローブ
AC/DC電流、DC〜2MHz、500 A DC(750 A DC ― デューティ・サイクルにより低下、TCPA400型増幅器が必要)
・TCPA300型増幅器
AC/DC電流プローブ、DC〜100MHz(TCP305A型、TCP312A型、またはTCP303型プローブが必要)
・TCPA400型増幅器
AC/DC電流プローブ、DC〜50MHz(TCP404XL型プローブが必要)
