クランプオンパワーロガー PW3365-10

  1. 記録計 > データロガー/レコーダ(マルチ入力)
商品コード:
20102
メーカー:
日置電機
製品カタログ:
こちらからダウンロードください。
世界初の金属非接触電力測定!短絡の不安ゼロ
通常価格
253,800 円(税込)
販売価格
233,496 円(税込)
【 8%OFF】
数量

PW3365-10の特長

● ケーブルの上から電圧測定、短絡の危険ゼロ

● ビルやオフィスの電力測定に、省エネ活動の確認に最適

● 単相から三相4線、400Vラインまで対応

● 最小50.000mAレンジから漏れ電流の測定が可能(オプションのセンサ必要)

● SDカードに長期保存可能

● 設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内)

● 単相から三相4線、400Vラインまで対応

PW3365-10 紹介ムービー


基本仕様 (確度保証期間 1年)

測定ライン
(測定可能回路数)
50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路),
三相3線/三相4線 (1回路), 電流のみ1〜3CH
測定項目 電圧/電流実効値, 電圧/電流基本波値, 電圧/電流基本波位相角, 周波数, 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値)
有効/無効/皮相電力, 力率(遅れ・進み)または変位力率(遅れ・進み)
有効(消費・回生)/無効電力量(遅れ・進み), 有効(消費・回生)/無効電力デマンド量(遅れ・進み),
有効(消費・回生)/無効電力デマンド値(遅れ・進み), 力率デマンド, 電気料金表示
電圧レンジ AC 400 V
電流レンジ AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる),
AC 50.000 mA〜5.0000 A (漏れ電流のみ)
電力レンジ 200.00 W〜6.0000 MW (電圧/電流レンジと測定ラインの組合せによる)
基本確度 電圧 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合わせ確度)
電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度
電力 : ±2.0% rdg. ±0.3% f.s. + 電流センサ確度 (力率=1)
表示更新レート 約0.5 s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く)
データ記録 SDメモリカード/内部メモリへリアルタイム保存
保存インターバル時間 1〜30秒, 1〜60分, 14切替え
保存項目 測定値保存: 平均値のみ, 平均・最大・最小値
画面コピー: BMP形式 (最短インターバル時間5分毎に保存可)
波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可)
インタフェース SDメモリカード
LAN 100BASE-TX: HTTPサーバ機能, 通信ソフトによる
設定・データダウンロード
USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブル
ディスクと認識, 通信ソフトによる設定・データダウンロード
機能 結線確認, 設定ナビ, 時計, 他
電源 ACアダプタZ1008 (100V〜240V, 50/60Hz), 45VA (ACアダプタ含む)
バッテリパック9459: (最大定格電力 4VA, ACアダプタ接続による充電6時間10分),
連続使用時間 5h (バックライトOFF)
寸法・質量 180 W × 100 H × 48 D mm, 540 g (バッテリセットPW9002装着なし)
180 W × 100 H × 67.2 D mm, 820 g (バッテリセットPW9002装着時)
付属品 電圧センサPW9020 ×3, ACアダプタZ1008 ×1, USBケーブル (0.9 m) ×1,
取扱説明書 ×1, 測定ガイド ×1, カラースパイラルチューブ (赤黄青各4個) ×1セット,
スパイラルチューブ ×10 (コード結束用)

補足事項

PW3365-10本体のみでは電流・電力の測定はできません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。3P3W3M、3P4Wの測定を行う場合は電圧センサを別途1本追加でご購入下さい。また測定データの保存には動作保証されたオプションのSDカードをお買い求め頂き、ご使用下さい。

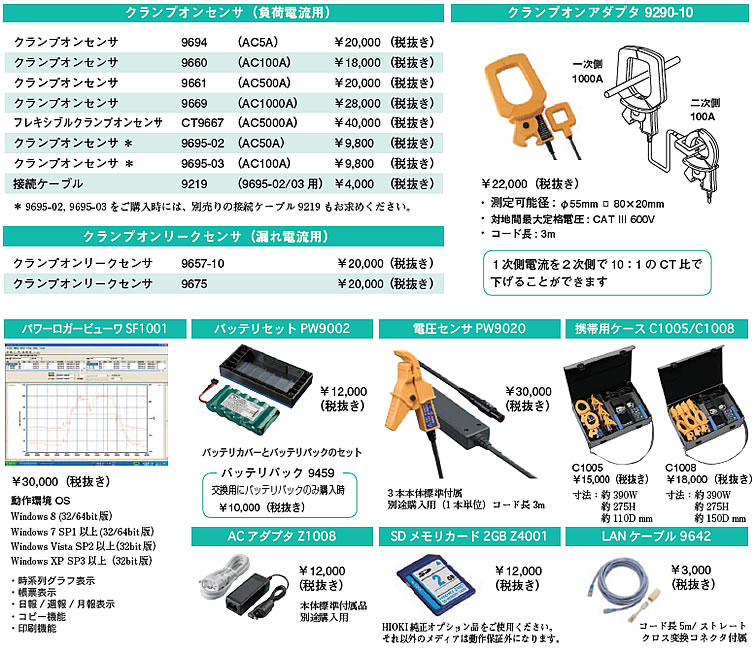

オプション
