製品概要
PWXシリーズ用シーケンス作成・制御ソフトウェア Wavy[ウェーヴィー]
型式:SD013-PWX (Wavy for PWX)
直流電源や電子負荷のシーケンス作成・実行を支援するためのソフトウェア。マウスを使ってお絵描き感覚&表計算感覚で作成・編集ができます。
・シーケンス動作に必要な試験条件データの作成・編集作業が容易となります。
・試験条件データファイルの保存機能により、定型試験の条件管理が容易となります。
・実行シーケンスの経過を「実行グラフ」上に設定値とカーソルで表示します。
・実行中のモニタ値をプロットする「モニタグラフ」により直感的な実出力の観測が可能。
・取得したモニタデータは、試験結果として保存が可能です。
・シーケンス機能とは別に、「直接制御」をサポート。リモコン感覚で電圧・電流設定、出力ON/OFF、そして、リードバックができます。電源本体のつまみ操作では出来ない、ステップ可変(例えば1Vきざみで電圧を変える等)なども簡単に実行できます。
*Wavy体験版あります!
機能制限なしで3週間お試しいただけます。
プログラミング知識ゼロでも簡単にシーケンスコントロール!
「Wavy(ウェーヴィー)」は、菊水電子製電源・負荷装置のシーケンス作成・実行を支援するためのソフトウェアです。従来より、出力シーケンス制御できる機能を搭載した製品はありましたが、そのプログラムを作成するには、電源・負荷装置本体やリモコンのパネルの操作、またはBASICやC言語によるパソコン上での作成のいずれかが必要になります。
しかし、電源・負荷装置本体やリモコンの小さなLCD表示を見ながらの入力操作は非常に煩雑な上、作成した波形イメージが掴みにくく、一方パソコンの場合は、プログラムや波形イメージの全体像は把握しやすくなりますが、プログラム言語に不慣れなユーザーにとっては、やや敷居が高いという側面があります。
Wavyは、パソコンを使って思い通りのシーケンスパターンを直感的かつ視覚的に、プログラム言語を全く知らない方でも手軽に作れることを目標に開発されました。
またVer.4.0より「リアルタイムグラフモニタ機能」を装備し電圧・電流のモニタリング、ロギングが、さらにVer.5.0からは「直接制御機能」により、リモコン感覚で電源を操作することが可能になっています。

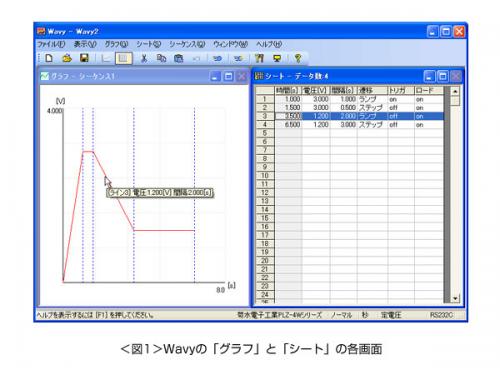

Wavyの画面構成は大きく2つあります。波形イメージを表示する「グラフ」と、ステップ毎の数値情報を表示する「シート」です<図1>。
標準的な作成手順を簡単に説明しますと──
(1)「グラフ」上でマウスを使って出力したいパターンを描く
(2)「シート」上のセルに描いたパターンの電圧値やステップ時間などが自動入力されてゆく
(3)パターンがおおむね出来たら「シート」上のセルの各数値を必要に応じ修正する──となります。

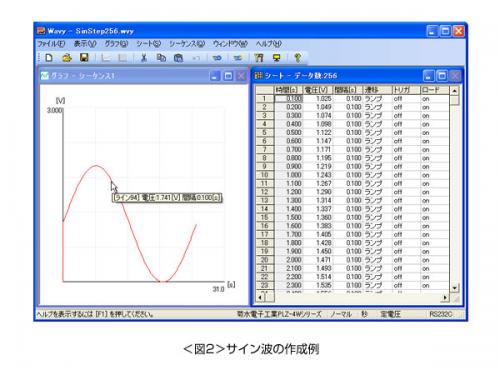

<図2>は、Wavyに付属するサンプルのサイン波形の例です。
もちろん「シート」から数値を入れて逆に「グラフ」でパターンを表示という方法も可能です。Wavyのファイルはタブ区切りのテキスト形式ですので、WavyファイルをExcel等の表計算ソフトに読み込む、または表計算ソフトでシーケンスパターンを作ってそれをWavyに取り込むといったことも可能です。
パターン作成ができたら、パソコンと電源・負荷装置を対応インターフェース(RS-232C、GPIB、USB、LAN)で接続。電源・負荷装置のシーケンスメモリに転送してから、「実行」ダイアログで直接制御します(※シーケンス機能がない製品の場合は、Wavyが直接シーケンス制御をおこないます)。
