位相検波器モジュール CD-505R2 お取り寄せ

  1. 電子部品 > 検波器
商品コード：
20302
メーカー：
エヌエフ回路設計ブロック
製品カタログ：
こちらからダウンロードください。
検波周波数10～10kHz　参照信号TTLレベル(DUTY1:1)　40pinDIP
発送日目安：
1週間〜10日間
通常価格
16,500 円(税込)
販売価格
15,675 円(税込)
【 5%OFF】
数量

位相検波器モジュール CD-505R2　の特長

● 外部の参照信号に同期した信号だけを、雑音の影響を排除して直流信号に変換する検波器です。

● 検波周波数10～10kHz　参照信号TTLレベル(DUTY1:1)　40pinDIP

商品説明

CD-505R2は、入力差動アンプ、2つのポストアンプ、バンドパスフィルタ、移相器、位相検波器、ローパスフィルタから構成されるハイブリッド位相検波器です。

周波数範囲は10Hz～10kHzで、抵抗2本によりバンドパスフィルタの中心周波数を、抵抗2本によりポストアンプの利得を、抵抗と半固定抵抗器により移相量をそれぞれ設定できます。

参照信号は、デューティファクタ 1:1の方形波を印加します。移相器により±45°の範囲で参照信号の位相を調整できます。さらに、ポストアンプを90°移相器と反転増幅器として使用すれば、スイッチ併用で±360°の調整が可能です。

ローパスフィルタは2次型でQ=0.5であり、抵抗とキャパシタにより等価雑音帯域幅を自由に設定できます。

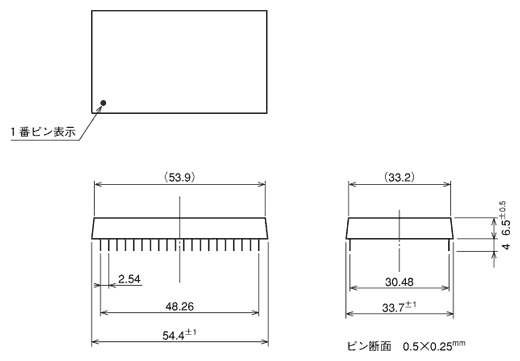

外形寸法
