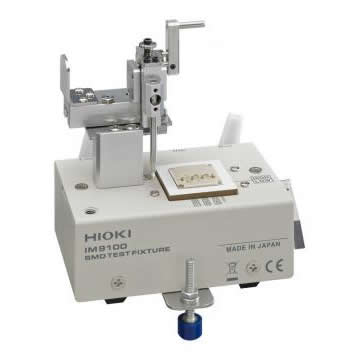

SMDテストフィクスチャ IM9100 の特長
● HIOKIのマイクロ加工技術が生んだ、SMD位置決め機構
小さなSMDを簡単に精度良く位置決め
● HIOKIのマイクロプロービング技術、高精度4端子測定
小さなSMDに4本のプローブを立て安定した4端子測定を実現
※受注生産品
主な仕様
測定部との接続部 | 4端子構造 使用コネクタ:BNC |
---|---|
試料との接続部 | 4端子構造 |
測定可能試料 | 0402, 0603, 1005 (JIS) |
最大入力電圧/電流 | 電圧: ±42 V peak (AC+DC) 電流: 0.15 A rms (±0.15 ADC) |
使用可能周波数 | DC〜8 MHz |
対象機種 | IM3523, IM3533, IM3570, IM3590, 3506-10, 3511-50, 3532-50, 3522-50, IM3536 |
付属品 | 取扱説明書 ×1, ショート補正治具 (全サイズ兼用) ×1, オープン補正治具 (全サイズ兼用) ×2 |
