クランプオンプローブ 3275 の特長
● DC〜2MHzの広帯域ながら500Aの大電流測定ができ、パワーデバイス、スイッチング電源等の電流観測に
● オシロスコープのBNC端子に直接入力
● メモリハイコーダで波形観測が可能
● オプションの専用電源でオシロ以外から電源供給も可能
※オシロスコープ/メモリハイコーダから電源が供給できない場合は、オプションの電源3269または3272が必要です。

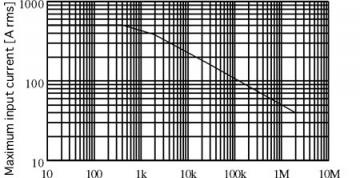

連続最大入力範囲(周波数ディレーティング)
Frequency [Hz]
基本仕様 (確度保証期間 1年)
| 周波数帯域 | DC〜2 MHz (-3dB) |
|---|---|
| 立上がり時間 | 175ns以下 |
| ノイズ | 25mA rms以下 (帯域20MHzの測定器にて) |
| 連続最大入力範囲 | 500A rms (周波数によるディレーティングを設定) |
| 最大ピーク電流値 | 700A peak (非連続) |
| 振幅確度 | ±1.0% rdg. ±5mV (DC, 45〜66Hz, 0〜500A rms) ±2.0% rdg. (DC, 45〜66Hz, 500〜700A peak) |
| 出力電圧レート | 0.01 V/A ※本器の出力は内部で終端されています。1MΩ等の高入力インピーダンス電圧入力機器に接続してください。 |
| 測定可能導体径 | φ 20 mm |
| 電源 | ±12V ±0.5 V, 7.2VA max. (最大入力範囲内の入力にて) |
| 寸法・質量 | 176W × 69H × 27D mm, 520 g, センサケーブル 2 m (BNC端子), 電源ケーブル 1m (電源プラグ: レモ社製/FFA.0S.304.CLAC37Y) |
| 付属品 | 取扱説明書 ×1, 携帯用ケース ×1 |
電源 3272(仕様)
| 適合センサ | クランプオンプローブ3273-50, 3274, 3275, 3276 ×1本まで ※クランプオンプローブ3273 ×2本まで, 3273-50/3274/3275/3276は測定電流値が小さければ2本同時に使用できる場合もあります |
|---|---|
| 電源 | AC100V ±10%, 50/60Hz, 20 VA max., (120, 220, 240 Vは要指定) |
| 寸法・質量 | 73W×110H×186 D mm,1.1kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, 接地アダプタ ×1, スペアヒューズ ×1 |
電源 3269(仕様)
| 適合センサ | クランプオンプローブ3273-50, 3274, 3275, 3276 ×4本まで ※クランプオンプローブ 3273 × 4本まで |
|---|---|
| 電源 | AC 100〜240V, 50/60Hz, 170 VA max. |
| 寸法・質量 | 80W × 119H × 200Dmm, 1.1kg |
| 付属品 | 取扱説明書 ×1, 電源コード ×1, 接地アダプタ ×1 |
