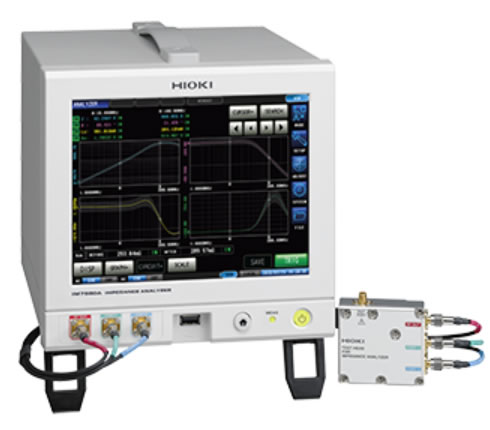

IM7580A-2 インピーダンスアナライザ お取り寄せ

  1. 回路素子/部品評価用測定器 > LCRメータ/キャパシタンスメータ
商品コード:
21169
メーカー:
日置電機
製品カタログ:
こちらからダウンロードください。
測定周波数 1MHz〜300MHz

高速かつ安定した測定で、生産性をアップします。

*接続ケーブル2m付属モデル
通常価格
2,069,100 円(税込)
販売価格
1,965,700 円(税込)
【 5%OFF】
数量

インピーダンスアナライザ IM7580A の特長

● 測定周波数 1MHz〜300MHz

● 測定時間:最速0.5ms(アナログ計測時間)

● 基本確度±0.72%rdg.

● コンパクトな本体はハーフラックサイズ、テストヘッドは手のひらサイズのコンパクト

● 充実のコンタクトチェック(DCR測定、Hi-Zリジェクト、波形判定)

● アナライザモードで測定周波数、測定信号レベルを掃引させながら測定

※テストフィクスチャは本体には付属されていません。インピーダンスアナライザIM7580A専用のテストフィクスチャが必要になります。

基本仕様 (確度保証期間 1年)

測定モード LCR (LCR測定), アナライザ (スイープ測定), 連続測定
測定パラメータ Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
確度保証範囲 100 mΩ〜5 kΩ
表示範囲 Z: 0.00m〜9.99999 GΩ / Rs, Rp, X: ± (0.00 m〜9.99999 GΩ)
Ls, Lp: ± (0.00000 n〜9.99999 GH) / Q: ± (0.00〜9999.99)
θ: ± (0.000°〜180.000°), Cs, Cp: ± (0.00000 p〜9.99999 GF)
D: ± (0.00000〜9.99999), Y: (0.000 n〜9.99999 GS)
G, B: ± (0.000 n〜9.99999 GS), Δ%: ± (0.000 %〜999.999 %)
基本確度 Z: ±0.72 % rdg. θ: ±0.41°
測定周波数 1.0000 MHz〜300.00 MHz (5桁分解能)
測定信号レベル パワー (dbm)モード: -40.0 dbm〜 +7.0 dbm
電圧 (V)モード: 4 mV〜1001 mVrms
電流 ( I )モード: 0.09 mA〜20.02 mArms
出力インピーダンス 50 Ω (10 MHz時)
表示 カラーTFT 8.4 inch, タッチパネル
測定時間 最速0.5 ms ( FAST, アナログ計測時間, 代表値)
機能 コンタクトチェック, コンパレータ, BIN判定 (分類機能), パネルロード・セーブ, メモリ機能, 等価回路解析, 相関補正
インタフェース EXT I/O (ハンドラ), USB通信, USBメモリ, LAN
RS-232C (オプション), GP-IB (オプション)
電源 AC 100〜240 V, 50/60 Hz, 70 VA max
寸法・質量 本体: 215W × 200H × 268D mm, 6.5 kg
テストヘッド: 61W × 55H × 24D mm, 175 g
付属品 電源コード ×1, テストヘッド ×1, ケーブル ×1, 取扱説明書 ×1, CD-R (通信取扱説明書) ×1,
