特長

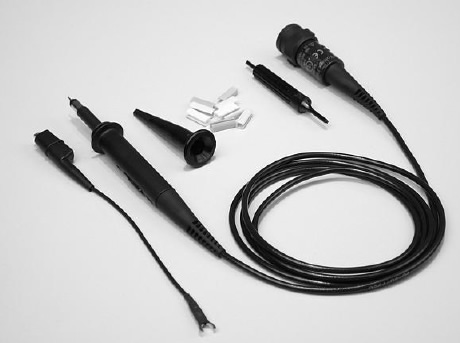

●テクトロニクスの受動プローブは、一般的なオシロスコープによる測定において、高い信頼性とテスト精度を提供します。P2220型、P2221型は、当社のオシロスコープで使用できる1:1/10:1の切り替えが可能なコンパクト受動プローブです。
●P2220型、P2221型は、プローブ・ヘッドのスイッチで1:1/10:1の減衰比が切り替えられる、200MHz受動電圧プローブです。
●P2220型プローブは、TDS200シリーズ、TDS1000シリーズ、TDS1000Bシリーズ、TDS2000シリーズ、TDS2000Bシリーズ、およびTPS2000シリーズ・オシロスコープに対応しています。TPS2000シリーズ・オシロスコープと組み合わせると、30VRMSまでのフローティング測定が可能です(注:TDS2000シリーズ、TDS2000Bシリーズ、TDS1000シリーズ、TDS1000Bシリーズ、またはTDS200シリーズで使用する場合は、フローティング測定は行わないでください)。
●P2221型プローブは、MSO2000シリーズおよびDPO2000シリーズ・オシロスコー プに対応しています。

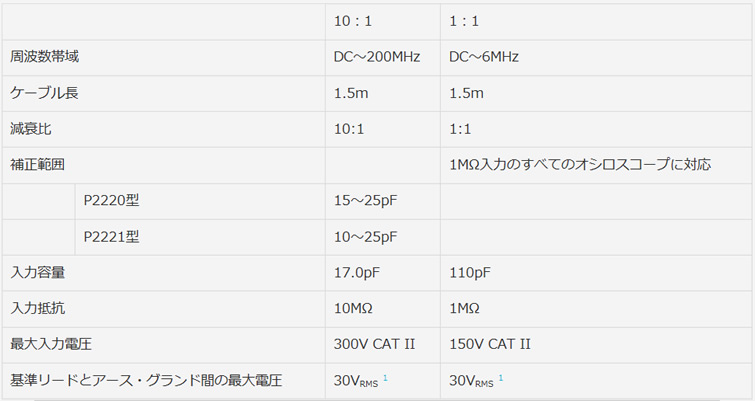

仕様
tek/P2220_siyou.jpg)
1 フローティング電圧は、プローブ・チップとアース・グランドド間の電圧から差し引く必要があります。たとえば、プローブで10:1が選択されていて、基準リードが30VRMSでフローティングされている場合には、基準リードに対するプローブ・チップの電圧は270VRMSに制限されます。
用途
・比較的低い周波数の測定
・コンピュータ/テレコム測定
・電源
・低周波増幅器
