主な特長
/LR8450_tokucyou_1.jpg)

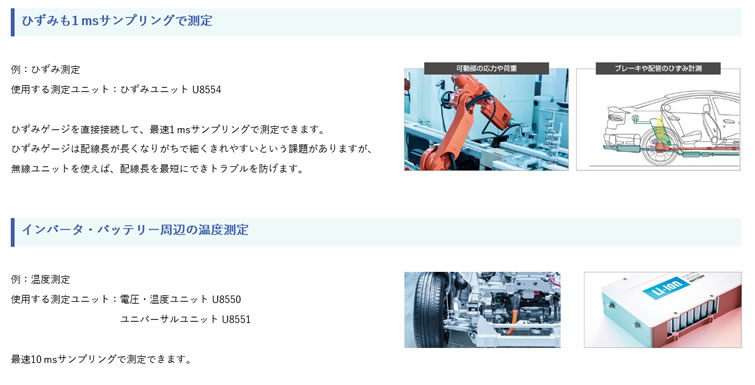

/LR8450_tokucyou_2.jpg)
基本仕様 (確度保証期間 1年)
| 最大ユニット 接続台数 | 直結ユニット4台 |
|---|---|
| 接続可能ユニット (直結ユニット※2) | U8550, U8551, U8552, U8553, U8554 ※2: 直結ユニットはLR8450, LR8450-01に接続可能 |
| 測定ch数 | 直結ユニットで最大120ch |
| パルス/ロジック入力 | [チャネル数] 8ch (本体とGND共通, 非絶縁, パルス/ロジック入力を1chずつ排他設定) [入力形態] 無電圧接点, オープンコレクター, 電圧 [積算] 0〜1000Mパルス, 分解能 1パルス [回転速度] 0〜5000/n (r/s) , 分解能 1/n (r/s), 0〜300000/n (r/min) , 分解能 1/n (r/min), nは1回転当りのパルス数で1〜1000 [ロジック入力] 記録間隔ごとに1または0を記録 |
| 記録間隔 | 1 ms※5, 2 ms※5, 5 ms※5 (※5: 1 ms/Sユニットを使用時のみ設定可能), 10 ms〜1 h, 22設定, データ更新間隔をユニットごとに設定可能) |
| データ保存 | SDメモリカード/USBメモリ選択 (HIOKI純正オプションのみ動作保証)/div |
| LAN インターフェイス | 100BASE-TX/1000BASE-T, DHCP, DNS対応, 機能: Logger Utilityソフトによるデータ収集※6 (バージョンアップで対応予定) /条件設定, 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, NTPクライアント, NTPサーバーと時刻同期 |
| USB インターフェイス | USB2.0準拠 ×2 (USBメモリ, キーボード, ハブ接続), ×1 (Logger Utilityによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, SDメモリカードのデータをPCに転送) |
| SDカードスロット | SD規格準拠 ×1 (SD/SDHCメモリカード対応), 動作保証: Z4001, Z4003 |
| 表示体 | 7インチTFTカラー液晶 (WVGA 800 × 480ドット) |
| 機能 | SDカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力8ch, 電圧出力2端子 (5V /12V /24V切り替え可能) |
| 電源 | [ACアダプタ] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (ACアダプタ含む), 28 VA Max. (本体のみ) [バッテリパック] Z1007 (2個装着可能)/連続使用時間 4 h (2個使用参考値), 20 VA Max. [外部電源] DC 10〜30 V, 28 VA Max. (接続コードはお客様にてご用意ください) |
| 寸法・質量 | ユニットなし: 272W × 145H × 43D mm, 1108 g (バッテリ含まず) ユニット2個装着時: 272W × 198H × 63D mm ユニット4個装着時: 272W × 252H × 63D mm |
| 付属品 | クイックスタートマニュアル ×1,LOGGER Application Disk (クイックスタートマニュアル, 詳細取扱説明書, ロガーユーティリティ, ロガーユーティリティ取扱説明書, 通信コマンド説明書) ×1, USBケーブル ×1, ACアダプタZ1014 ×1 |
