主な特長

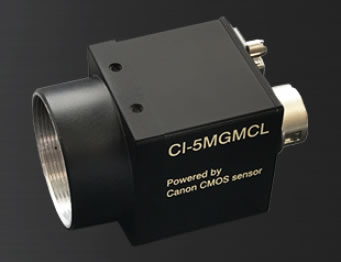

5Mモノクロデジタルカメラは、出力方式にCamera Linkを採用し、軽量小型、42.37fps高速読出しを実現。
グローバルシャッター方式にて工場で高速に動く製品検査、バーコード・QRコード認識、半導体製造装置のアライメント等の産業用カメラとして対応。
●500万画素グローバルシャッター CMOSセンサー搭載
●高フレームレート(全画素時42,37fps)
●20mm(H) x 29mm(W) x29mm(D)のコンパクイトサイズ
●Camera Link 対応
●トリガーモード:エッジトリガーモード / パルス幅トリガーモード
●シェーディング補正
●ユーザーによる欠陥画素補正
●MultiROI機能
主な仕様
| 撮像素子 | 撮像デバイス:2/3型 5M pixels CMOS グローバルシャッター モノクロ 有効画素数:2,592(H)× 2,056(V) 画素サイズ:3.4um(H)× 3.4um(V) |
|---|---|
| 映像出力モード | PoCL/non-PoCL Base Configuration Model digital 8/10/12bit(1TAP, 2TAP), 8bit(3TAP) Camera Link Version 1.2準拠 |
| フレームレート(連続読出フルフレーム) | ピクセルクロック周波数:89MHz / 40MHz 1TAP(8/10/12bit):14.1fps / 7.0fps 2TAP(8/10/12bit):28.2fps / 14.1fps 3TAP(8bit):42.3fps / 21.1fps |
| 映像出力 | Camera Link |
| リモート通信 | シリアル制御 |
| 外形寸法 | 29mm(H)× 29mm(W)× 29mm(D) |
| 重量 | 約43g/div |
| レンズマウント | C-mount |
500万画素グローバルシャッター CMOSセンサーの特長
高速に移動する被写体をゆがみなく撮影可能
・全画素を同時に露光するグローバルシャッター機能を搭載
・高速で動く被写体の形状を高い精度で認識可能
独自の画素構造により高感度と低ノイズを実現
・キヤノン独自の画素技術により、3.4μm画素と微細でありながら、高感度化とノイズ低減を実現
高フレームレートと低消費電力の両立
・キヤノン独自の回路技術により、AD12bitモード時において、最大120fpsの高速撮像を実現
・高フレームレートでありながら、低消費電力を実現
産業用途で求められる多彩な機能を搭載
・最大8領域のROI(Region of Interest)機能
・外部トリガ露光制御機能
・水平/垂直反転機能
