主な特長
● 最大5000 V の高電圧を安全に測定
- 最大入力 5000 V (*1), 2000 V CAT II , 1500 V CAT III
● 0.1%オーダーの効率改善効果を把握
- 測定確度± 0.08% (DC), ± 0.04% (50/60 Hz), ± 0.17% (50 kHz)
- 周波数平坦性 ± 0.1% 振幅帯域 200 kHz Typical,
- 周波数平坦性 ± 0.1° 位相帯域 500 kHz Typical (*2)
- 測定帯域 DC 〜 4 MHz (-3 dB)
- 耐ノイズ性能 CMRR 80dB Typical (100 kHz), 差動入力方式
*1: ±7100 Vpeak 、測定カテゴリなし、予想される過渡過電圧0 V
*2: パワーアナライザによる位相補正実施後
製品紹介動画

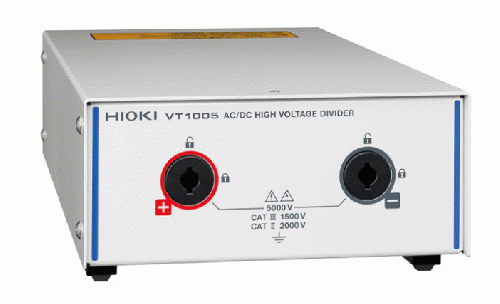

最大5000Vの電圧を安全と正確に測定
製品紹介動画
高電圧差動プローブとVT1005の違い
仕様

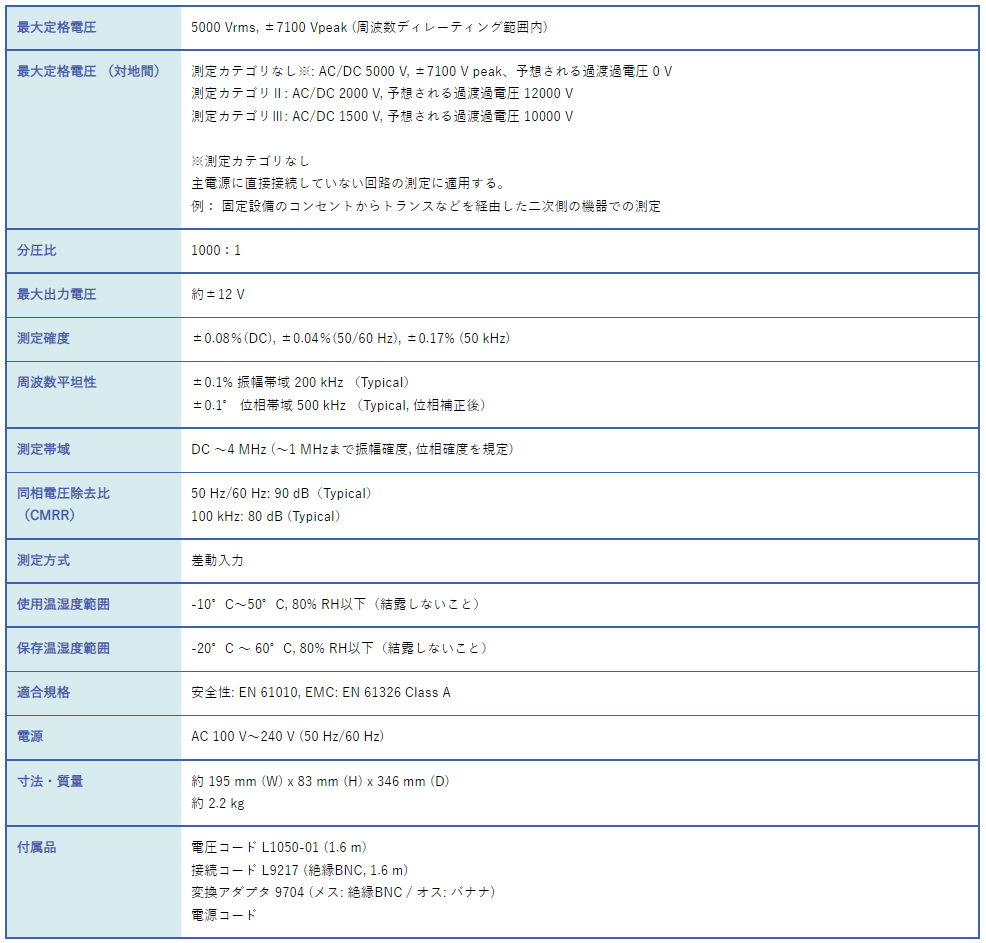

基本仕様 (確度保証期間 1年)

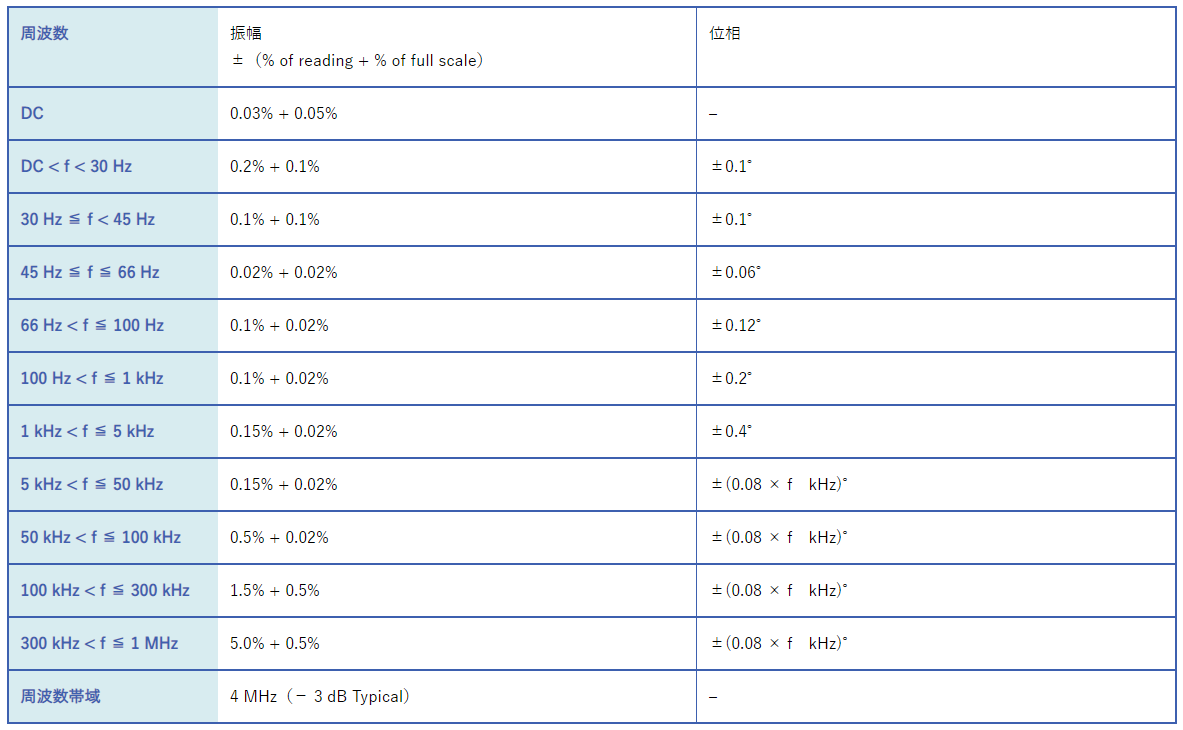

測定確度詳細
