デジタル・オシロスコープ「ViewGo」DS-5400Aシリーズ の特長
100MHz 機も2GS/s 対応
全機種2GS/s に対応しました。2 チャネル結合により最高サンプリング 速度が 1GS/s → 2Gs/s にアップすることが可能。

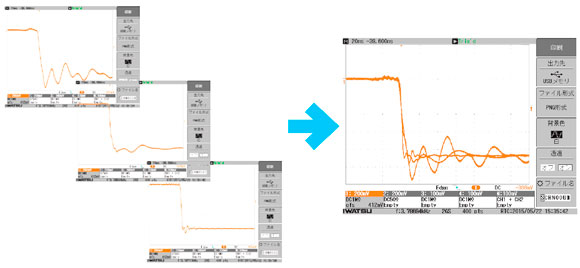

画像データ保存形式のPNGフォーマットが透過型に対応
PNGの透過属性に対応し、ドキュメント作成時に、 波形を重ねることができます。

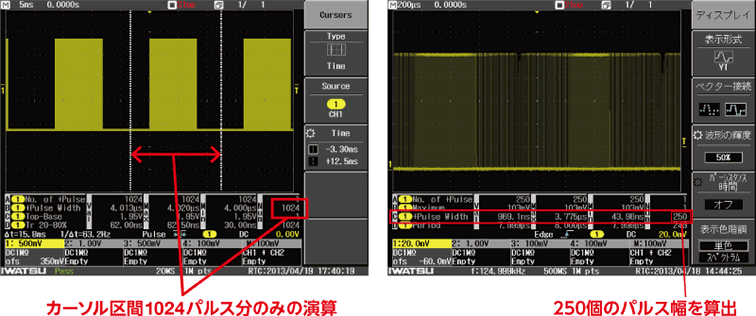

全周期対応パラメータ測定*
取り込んだ全周期(時間軸)の波形を自動測定します。ロングメモリで多くのデータを取り込み、最大、最小値のバラツキを見極めることができます。カーソルで挟みこまれた区間を解析することもできます。用途としては、モータの回転のなめらかさ、メカトロニクス機器のタイミングエラー、回転機器の負荷による変動、ロータリーエンコーダの回転むら、などの測定にご利用いただけます。*垂直軸(電圧軸)の波形パラメータでは、1スイープで1回の測定値を表示します。

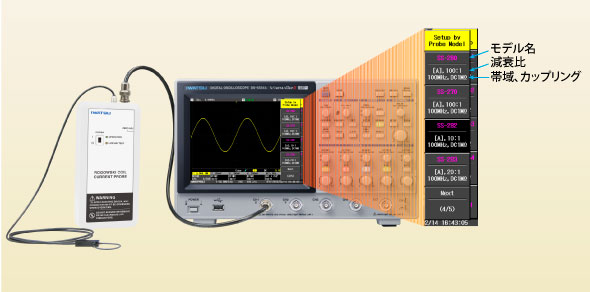

プローブ選択機能
弊社製プローブの型式を選択すると、減衰比とカップリングが自動的 に設定されます。型番、垂直レンジの帯域幅、入力結合が表示されます。

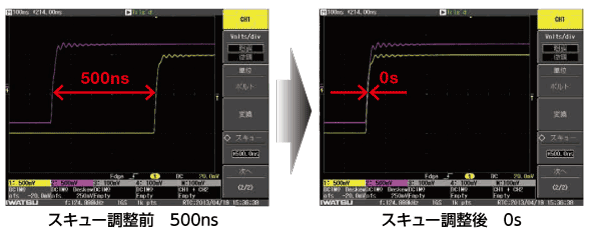

CH間スキュー調整機能

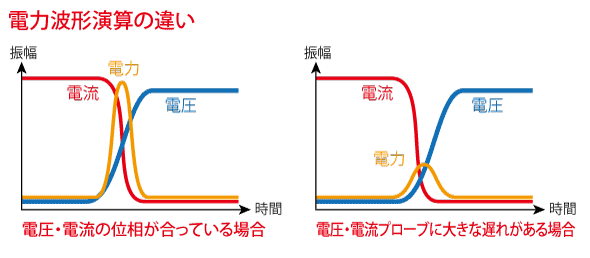

スキュー調整は最大500ns*まで調整可能。例えば、電流プローブと電圧プローブ間の位相調整により、さらに正確な電力波形演算ができます。
*水平軸をスキュー優先設定にしたとき(リプレイ機能の波形枚数に制限があります)。
クリアスイープ機能
リプレイ波形、平均化処理、パーシスタンス、波形パラメータ自動測定、合否判定、ロギングなどの測定データをリセットできます。
デジタル・オシロスコープ「ViewGo」DS-5400Aシリーズ の仕様
| DS-5424A | DS-5422A | DS-5414A | DS-5412A | |||||
| 標準価格(税別) | 258,000円 | 218,000円 | 208,000円 | 178,000円 | ||||
| 周波数帯域(-3dB) | 200MHz | 100MHz | ||||||
| 立ち上がり時間(代表値) | 1.75ns | 3.5ns | ||||||
| 入力ch数 | 4 | 2 | 4 | 2 | ||||
| 表示画面 | 7.5インチ カラーTFT-LCD, VGA(640x480ピクセル) | |||||||
| 最高サンプリング速度 | 2GS/s(チャネル結合時)、1GS/s(全チャネル使用時) | |||||||
| 等価サンプリング速度 | 100GS/s | |||||||
| ピーク検出分解能 | 1ns | |||||||
| アベレージング機能 | 2〜256回(2のべき乗回) | |||||||
| メモリ長 | 500kポイント/ch(全チャネル) | |||||||
| 捕捉時間 | 500μs (@1GS/s), 250μs (@2GS/s) | |||||||
| 垂直分解能 | 8 ビット | |||||||
| 入力電圧レンジ | 2mV/div 〜 10V/div | |||||||
| オフセット電圧 | 2mV/div 〜 50mV/div : ±1V、50.2mV/div 〜 500mV/div : ±10V、502mV/div 〜 10V/div : ±100V | |||||||
| Deskew | 0〜500 ns | |||||||
| DCゲイン確度 | ±(1.5% + 0.5%フルスケール) | |||||||
| 最大入力電圧 | ±400 Vpk | |||||||
| 帯域制限フィルタ | アナログ方式:20MHz、2MHz、200kHz | |||||||
| 入力カップリング | GND、DC 1MΩ、AC1MΩ | |||||||
| 入力インピーダンス | 1 MΩ±1.0 % || 20 pF±2 pF(DC1MΩ) | |||||||
| プローブセンス | 自動検出: 1:1、10:1、100:1、1000:1 手動設定: 1:1、5:1、10:1、20:1、50:1、100:1、200:1、500:1、1000:1、2000:1 |
|||||||
| 時間軸レンジ | 2ns/div 〜 50s/div | 5ns/div 〜 50s/div | ||||||
| 標準プローブ | SS-0130R(チャネル数分標準添付) | |||||||
| ロールモード | 50ms/div 〜 50s/div (100kS/s max) | |||||||
| クロック確度 | ±10 ppm | |||||||
| トリガ機能 | ||||||||
| トリガ機能 | エッジ、パルス数、パルス幅、周期、欠落、TV | |||||||
| トリガモード | AUTO、NORMAL、SINGLE、STOP | |||||||
| TVトリガ(規格) / ライン設定範囲選択 / フィールド選択 |
NTSC、PAL、Custom / 3000まで / 1、2、4、8 | |||||||
| パルス数トリガ設定範囲 | 1〜9999イベント | |||||||
| パルス幅トリガ時間設定範囲 | 15ns〜50s | |||||||
| 周期トリガ時間設定範囲 | 40ns〜50s | |||||||
| 欠落(ドロップアウト) トリガ時間設定範囲 |
50ns〜50s | |||||||
| トリガ・ソース | 全チャネル、EXT(±0.5V)、EXT10(±5.0V)、ライン | |||||||
| トリガ・スロープ/カップリング | 正、負 / AC、 DC、高周波除去、低周波除去、ノイズ除去 | |||||||
| ディスプレイ/解像度 | ||||||||
| ディスプレイ/解像度 | 7.5型 カラー TFT液晶(タッチスクリーン)/ VGA:640 × 480 pixels | |||||||
| 表示形式 | YT、XY、XY トリガ | |||||||
| ベクタ接続 | サンプル点間補間表示、ドット表示 | |||||||
| アナログ・パーシスタンス | 単色階調表示、スペクトラム表示 | |||||||
| パーシスタンス表示時間 | 100ms、200ms、500ms、1s、2s、5s、10s、無限大 | |||||||
| 内部波形保存 (REFメモリ) |
5 波形 | |||||||
| AUTO SETUP機能 | 有効 、無効 設定可能 | |||||||
| フロントパネル設定保存 | 内部メモリに5 つの設定保存可能、USB メモリ | |||||||
| パラメータ測定、カーソル、ズーム、演算、リプレイ機能 | ||||||||
| パラメータ測定 | 最大値、最小値、ピークピーク、実効値、サイクル実効値、 平均値、サイクル平均値、トップ、ベース、トップ-ベース、 立ち上がりオーバーシュート、立ち下がりオーバーシュート、 立ち上がり時間20-80%、立ち下がり時間80-20%、 立ち上がり時間10-90%、立ち下がり時間90-10%、 周波数、周期、パルス数(正)、パルス数(負)、 パルス幅(正)、パルス幅(負)、デューティ比、積分、 スキュー(正/負)、スキュー@レベル |
|||||||
| 同時測定数/統計値表示 | 最大4 パラメータ/最大値、最小値、測定回数 | |||||||
| カーソル | 時間、振幅、時間&振幅、カーソルでの値 | |||||||
| ズーム | フロントパネルのZoomボタンを押し、別グリットに拡大波形を表示 | |||||||
| 演算機能 | 加算・減算・乗算・FFT (最大8k ポイント、レクタンギュラ・ハニング・フラットトップ窓関数) |
|||||||
| リスケール/単位変換 | a*x+b (x:入力電圧、a、b:ユーザ定義) /volt、ampere、watt、℃、無表示 | |||||||
| リプレイ | 自動的に波形を記録、最大1024波形を保存、リプレイ可能 | |||||||
| 周波数カウンタ | 6桁 | |||||||
| インタフェース | USB 2.0HS対応(デバイス、ホスト)、GPIB(工場オプションDS-576) | |||||||
| AUXインタフェース | 外部オプション用コネクタ | |||||||
| 波形データ保存 | USBメモリにバイナリ、ASCII、Mathcad、演算(ASCII)、演算(Mathcad)で保存 | |||||||
| ハードコピー出力 | USBメモリに、TIFF、BMP、PNG(透過対応)形式で保存 またはPictBridge 対応プリンタに画像を出力 |
|||||||
| 校正信号出力 | 方形波 1kHz、3Vp-p | |||||||
| 電源/消費電力 | AC100〜240Vrms(50/60Hz), AC100V〜120V(400Hz) / 95VA(60W)max | |||||||
| 寸法/本体質量 | 約330Wx190Hx124D mm / 約3.7kg | |||||||
| 環境条件 | ||||||||
| 性能保証温度 | 10 〜 35℃ | |||||||
| 動作温度 / 湿度 / 高度 | 温度0〜40℃/湿度5〜80%RH≦30℃(結露なきこと)、 55%RH以下 40℃(結露なきこと) / 高度2000m以下 |
|||||||
| 標準付属品 | ||||||||
| プローブ(チャネル数分)、電源コード(1)、フロントパネルカバー(1)、取扱説明書(CD-ROM)(1)、 ユーザーズ・ガイド(1) | ||||||||
| オプション | ||||||||
| GPIBインタフェース DS-576 (工場オプション) |
GPIB:IEEE488.2 | |||||||
| プローブ用電源 DS-579 (工場オプション) |
弊社アクティブプローブ用電源 2系統 | |||||||
