特長
●真の実効値方式のDMM機能搭載。Autoトリガー、Normalトリガー、SingleShot。水平軸(Time/div)および垂直(Volt /div)の自動設定。波形ホールド機能付。3.8インチカラーLCD。波形メモリー機能搭載及び、PCインターフェイス機能搭載。
仕様
| LCD仕様 | 3.8インチ カラーLCD |
|---|---|
| 入力チャンネル数 | 2チャンネル+デジタルマルチメータ機能 |
| 周波数帯域 | 60MHz |
| サンプリング | 最大250MS/S |
| チャンネル数 | 2チャンネル | 電圧軸レンジ | 5mV/div～5V/div |
| 時間軸レンジ | 5ns/div～5s/div |
| カップリング | AC ・ DC |
| 入力インピーダンス | 1MΩ |
| トリガー | エッジ(ノーマル・シングルショット・オート)、ビデオ |
| 最大レコード長 | 入力ごと6000ポイント |
| 使用電源 | ACアダプタ、電池内蔵(充電式) |
| 付属品 | 取説・CD-R・USBケーブル・携帯用アルミケース プローブ・テストリード・ACアダプタ |
| 寸法・重量 | 113(W)×180(H)×40(D)mm 約690g |
デジタルマルチメータ機能
| 直流電圧 | 400mV～400V 1.0%rdg+2dgt |
|---|---|
| 交流電圧 | 4V～400V 1.0%rdg+5dgt(40～400Hz)5ns/div～5s/div |
| 直流電流 | 40mA～20A 1.5%rdg+2dgt(40～400mA) |
| 交流電流 | 40mA～20A 1.5%rdg+2dgt(40～400mA) |
| 静電容量 | 51.2nF～100μF 3.0%rdg+5dgt |
| 抵抗 | 400Ω～40MΩ 1.0%rdg+5dgt(400～4MΩ) |

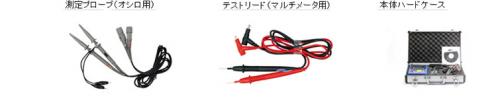

付属品
